一、项目介绍

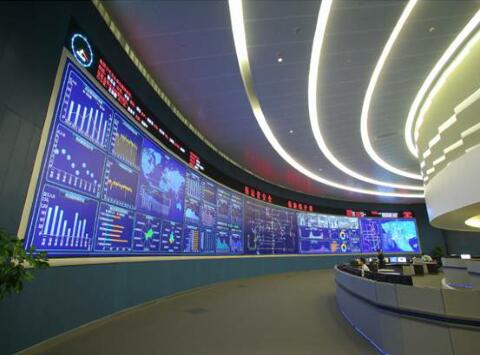

广州COCC号称广州地铁“最强大脑”，COCC需要控制广州地铁线网行车情况、线网客流状况、车站CCTV、线网电力等数据和图像。调度人员在这里对广州地铁线网列车运行、客流信息、设备系统状态等运营状况进行着实时监视，保证市民安全畅通出行。

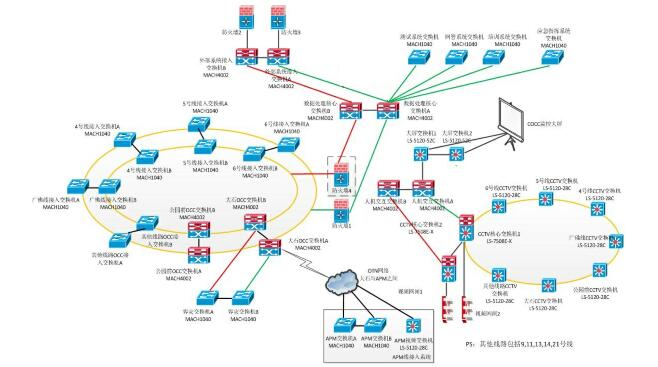

二、系统架构

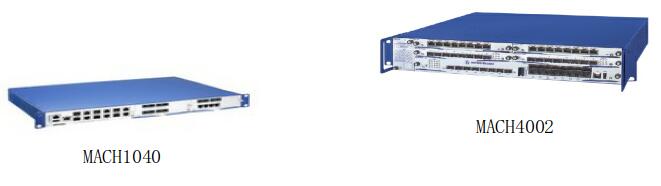

三、关键设备

四、系统需求
· 长距离传输
· 冗余功能，保证单链路故障时无影响
· 配置简单，方便现场人员的操作
· 友好的监控软件，易于监控和维护
· 功能满足通信实时性的要求

五、解决方案
1)    网络分为三个部分：
· 1-8号线、广佛线、APM线等各OCC网络，组成环网，各OCC根据端口需求分别使用赫思曼MACH4002、MACH1040系列交换机。
· 万盛围COCC网络使用星形结构组网，根据端口需求分别使用赫思曼MACH4002、MACH1000系列交换机,核心交换机使用MACH4002万兆交换机。
· CCTV专用网络使用环网组网，使用H3C网络设备，再通过人机交互交换机上联到COCC核心交换机
2)    各OCC及CCTV网络使用静态Track路由至COCC，使用各OCC间不能互相通讯，只和COCC互通，在保证网络性能及安全性的同时满足需要求，COCC内部使用OSPF动态路由组网。
3)    各OCC子系统数据使用独立VLAN，隔离广播域，提高了网络质量、安全。
4)    OSPF+静态Track路由冗余组网，保证在单链路或设备故障时网络正常使用、通讯。

六、为什么使用赫思曼
· 标准的工业以太网产品，具有极高的可靠性；
· 丰富的产品系列，可以满足系统自上至下不同环境下的应用需求；
· 在国际及国内轨道交通行业各系统中丰富的应用业绩；
· 丰富可靠的多种安全及冗余技术；
· 产品配置及操作极为方便；
· 功能强大的网络管理软件Industrial HiVision
