一、项目介绍
武陵山大道延长线综合管廊工程位于湖南省湘西经济开发区核心区内西城片区，武陵山大道由南往北，道路起点接张杜大道，北至永吉高速连接线，路线全长1.710Km，综合管廊标准断面净尺寸为3.0×2.4m，位于中央3m宽绿化带下。
综合管廊内以约200米长作为一个监控与报警区间，共包括8个监控区间；每个监控与报警区间包含1个防火分区。

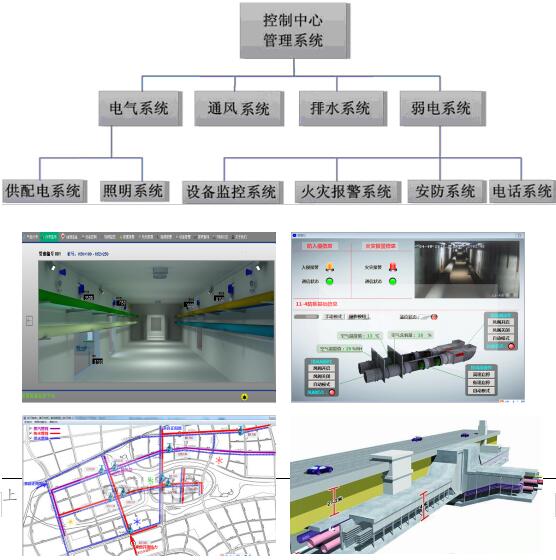

综合管廊机电监控系统主要由电气系统、通风系统、排水系统、弱电系统组成。其中电气系统包括供配电系统、照明系统等；弱电系统包括设备监控系统、火灾报警系统、安防系统、电话系统等。

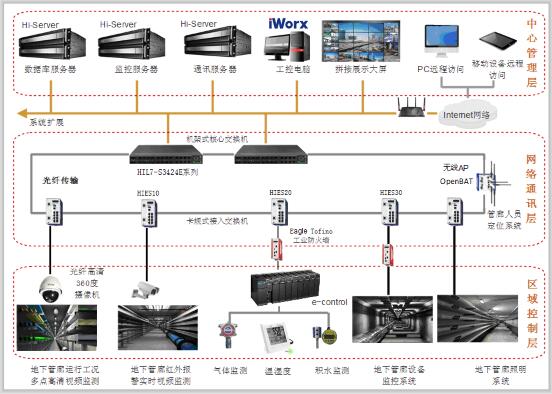

二、系统架构

三、关键设备
该管廊项目主要由8个防火分区组成，具体工程配置如下：
· 防火分区PLC区域控制器：自主E-Control系列PLC  9套
· 中心综合监控平台：自主iWorx物联网监控平台1套
· 核心服务器：自主H&i Server工业容错服务器 1台；
· 核心交换机：自主Hi-SCOM HIL7-S3424 千兆单模 2台；
· 区域交换机：自主Hi-SCOM HIES3010-8T2SC百兆单模8台；
· 触摸屏：自主NetSCADA平板电脑 12寸，9台
四、系统需求
· PLC监控系统上行通讯和下行通讯采用Ethernet TCP/IP光纤以太网，具有运行可靠性高，抗干扰能力强，数据处理速度快的特点；
· 所有模块均为海得自主产品，完全国产化，核心CPU集成多种通讯端口，方便实现与第三方智能设备的连接，提供标准开放的通讯协议，如Modbus TCP/IP，Modbus，CANOpen；
· 控制器是基于高速背板总线系统架构，安全可靠；强大的浮点运算能力，更适合需要复杂运算和控制功能的场合
· 完整齐全的模块配置，可以根据客户需求，提供硬件客制化服务
· NetSCADA平板电脑具备强大的人机互交功能，适应苛刻的工业现场环境，超低功耗；
· iWorx物联网平台可以轻松实现综合管廊机电监控软件的多平台部署，借助公有云或企业私有云iWorx可以部署在远程的笔记本、手机或PAD上，方便用户管理和使用。

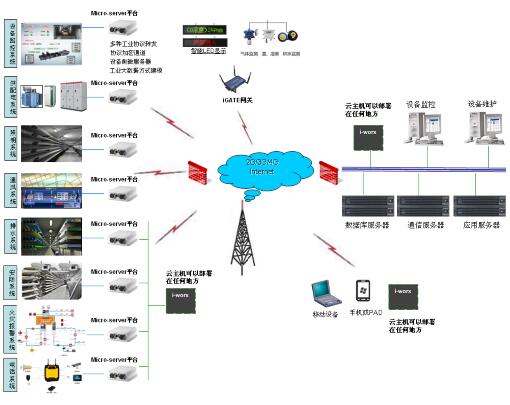

五、解决方案
该系统主要分为三层：监控层、网络传输层、设备控制层。
监控层硬件平台采用H&i Server服务器，为整个隧道机电监控提供硬件平台；软件平台：采用海得公司自主研发的iworx，实现对交通系统、消防系统、视频系统、电话系统等全面监控；
网络传输层区域监控主站、分站均采用海得自主品牌出品HI-SCOM系列工业级交换机，采组成冗余的光纤环网，且主站通过单模光纤口实现与监控中心的信息传输；
设备控制层区域主控制器采用海得自主品牌E-Control系列PLC，具有冗余功能，集成RJ45、US和、Modbus等接口；区域分控制器采用海得自主品牌E-Control系列PLC；主站和分站之间通讯采用工业以太网ModbusTCP/IP协议方式，实现数据的以太网快速交换；主站和监控软件之间使用HI-LINK安全网络协议，有效抵御各种常见IT攻击。
六、为什么选择海得产品
PLC监控系统上行通讯和下行通讯采用Ethernet TCP/IP光纤以太网，具有运行可靠性高，抗干扰能力强，数据处理速度快的特点；
所有模块均为海得自主产品，完全国产化，核心CPU集成多种通讯端口，方便实现与第三方智能设备的连接，提供标准开放的通讯协议，如Modbus TCP/IP，Modbus，CANOpen；
控制器是基于高速背板总线系统架构，安全可靠；强大的浮点运算能力，更适合需要复杂运算和控制功能的场合
完整齐全的模块配置，可以根据客户需求，提供硬件客制化服务
NetSCADA平板电脑具备强大的人机互交功能，适应苛刻的工业现场环境，超低功耗；
