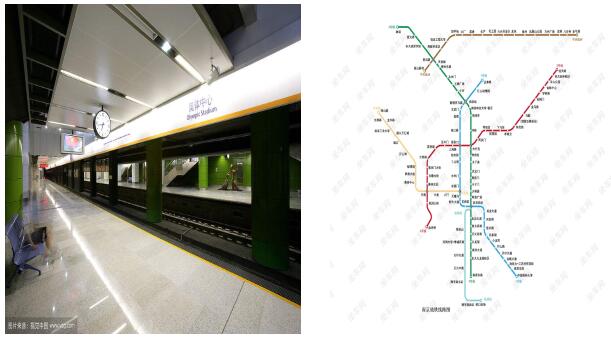

一、项目介绍
地铁办公自动化(OA)系统是一个跨部门运作的基础信息系统，用于连接地铁内部各个部门和各个岗位上的职员，而且连接地铁内部各类信息系统和信息资料。OA系统为地铁实现自动化办公的实现提供支持，通过所组建的三层网络： 核心-汇聚-接入，实现车辆段、车站、停车场办公自动化系统网络的互联，在车辆段设置服务器群，为整个网络提供办公、EMAIL、Internet等服务
南京地铁OA系统采用多层结构的系统设计方案，主要由控制中心计算机系统、车辆段计算机系统、车站计算机系统构成。网络部分主要设计控制中心与车站及车辆段之间网络、控制中心局域网、车辆段局域网和车站局域网构成。

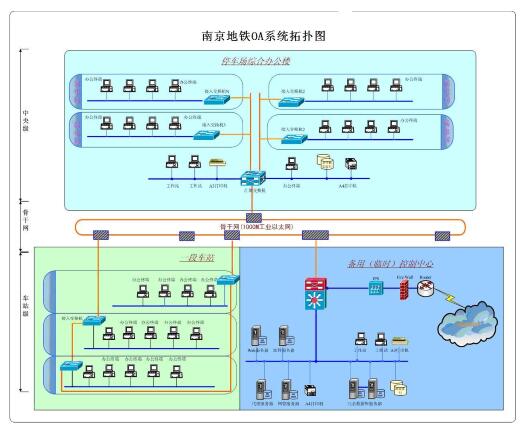

二、系统架构

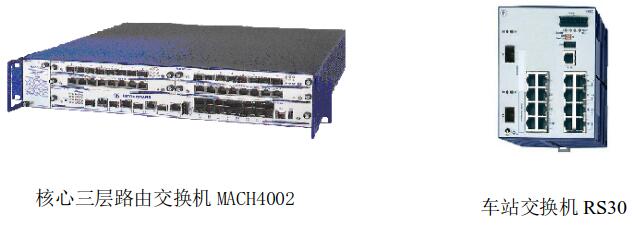

三、关键设备

四、系统需求
· 骨干网采用千兆交换机组成的环网,环网恢复时间<50ms.
· 通过划分VLAN,有效隔离了网络广播
· 车站等子系统和核心交换机通讯采用静态路由的方式，大大提高了网络的稳定性和安全性
· 网络设备具有很高的可靠性,高的MTBF。
· 通过赫思曼强大的网管软件Industrial HiVision,可以实时监控网络的状态，并且轻松实现网络的远程管理

五、解决方案
· 采用赫思曼工业以太网交换机，保障系统连续可靠的运行
· 核心交换机采用高性能处理的MACH4002
· 采用1000Mbps工业以太网交换机组网，接入层交换机使用RS30系列

六、为什么选择赫思曼
· 通过图形化的网络管理界面，直接显示网络拓扑结构和交换机状态, 提高了系统管理的效率，减低网络管理工作的复杂性
· 工业以太网设备有很高的MTBF，可降低系统的拥有成本
· 通过VLAN的方式有效隔离内外网，并通过中央路由进行互通，提高系统用户的数据安全
· 关闭不用的端口和做端口、设备绑定，防止非授权用户的入侵
· 环形拓扑提供了网络的冗余链路保护，环网恢复时间小于50ms。
· 赫思曼具有高的可靠性，为运营工作的高效和连续性提供了保证
