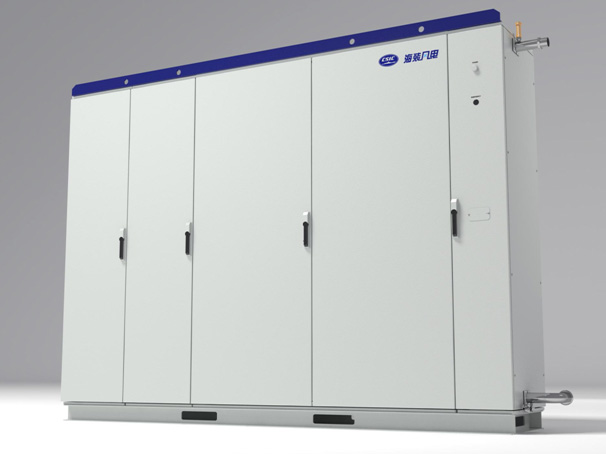

5.5MW高压大功率变流器
5.5MW高压大功率变流器
基于多年的风电变流器开发经验和成功的风场应用经验，海得新能源成功向市场推出5.5MW高压大功率风电变流器。
产品采用拼柜式设计，使得安装和维护更加方便；采用三绕组系统结构，用低电压的变频器实现了中压输出的控制，有效实现成本和质量控制；自主开发后台操作界面，直观显示系统数据并记录运行数据，友好的中文界面便于操作和维护。
参数表
|
功率 |
5500kW |
网侧变流器 |
|
|
型号 |
HD01DF5500 |
电压范围 |
690Vac+10%/-20% |
|
机型 |
液冷·沿海 |
频率范围 |
47.5Hz～52.5Hz |
|
工作海拔 |
<2000m |
额定电流 |
1000A |
|
存储环境温度 |
—40℃～70℃ |
最大电流 |
1200A(1min) |
|
工作环境温度 |
-30～45℃(+45℃以上,降额) |
机侧变流器 |
|
|
冷却方式 |
液冷 |
额定电流 |
1897A |
|
盐雾测试标准 |
CB1146.12-96 |
最大电流 |
2400A（1min） |
|
效率 |
>97% |
du/dt |
<1000V/us |
|
功率因数 |
-0.95(容性) ～+0.95(感性) |
故障穿越标准 |
E.on 2003 |
|
防护等级 |
功率柜 IP54 |
通讯接口 |
CANOpen、Profibus、Interbus、Hotline、TCP/IP |
|
尺寸 |
功率柜2300mm（H）*3000mm（W）*640mm（D） |
电压范围 |
0～759V |
|
频率范围 |
0～20Hz |
